REVISTA DE INVESTIGACIÓN CIENTÍFICA PARA ALUMNOS DE ENSEÑANZA SECUNDARIA
2011
15
Investigación en Secundaria
Edita I.e.S.
Investigación en Secundaria
I.S.S.N.: 1137-8794
Dep. Legal CC-62-1997
Imprime: COPEGRAF, S.L. Cáceres.
Fotografía de cubierta de José M. Rivero
IeS
REVISTA DE INVESTIGACIÓN CIENTÍFICA PARA ALUMNOS DE ENSEÑANZA SECUNDARIA
15
2011
I.e.S.
Departamento de Biología y Geología IES Universidad Laboral
Avda. de la Universidad, 53 10003 CÁCERES
CONSEJO DE REDACCIÓN
José Manuel Rivero Martín (director) Fernando Durán Oliva
Javier Escudero Escudero Luís Ramos Llanos
CONSEJO ASESOR
Dra. Dª Pilar Alonso Rojo (Universidad de Salamanca)
Dr. D. José Julián Calvo Andrés (Universidad de Salamanca)
Dra. Dª Pilar García Rodríguez (Universidad Complutense de Madrid)
D. Edgar Fabián Gómez (I.E. CASD Simón Bolívar, Valledupar (Cesar) –Colombia–)
D. Rafael Margallo Toral (IES Santa Clara, Santander)
Dr. D. Ángel Puerto Martín (Universidad de Salamanca)
Dr. D. Víctor José Rodríguez Martín (IES La Vaguada, Zamora)
Dª Consuelo Ruiz Medina (IES Azuer, Manzanares –Ciudad Real–)
Dra. Dª María del Carmen Sánchez Bernal (Universidad de Salamanca)
MERIDIES 15
ÍNDICE
J. M. RIVERO MARTÍN. Quince años. 5
J. L. VIEJO MONTESINOS. Los insectos como alimento humano: ¿Por
L. M. MARTÍN y M. A. MARTÍN. Sostenibilidad de la biodiversidad agrícola y forestal. 17
B. ÁLVAREZ, V. LAVADO, E. RAMÍREZ, M. SANTOS, C. UÑAC y L.

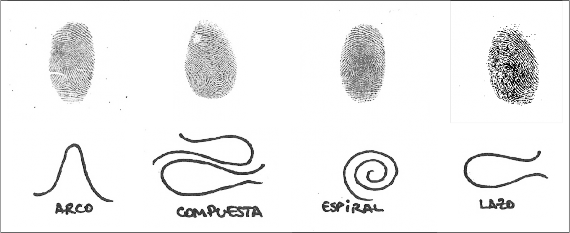

F. PERALTA*. Dejando huella. 23
L. IPARRAGUIRRE, O. IPARRAGUIRRE y J.C. LIRAZAZU*. Las impurezas del aire que respiramos: Estudio en la Bahía de Pasaia. 27
I. CÁCERES, M. COSTA, I. GÓMEZ, M. GUTIÉRREZ, Y. GUZMÁN,
A. MARTÍN, M. RODRÍGUEZ, E. SÁNCHEZ, M. I. SIERRO, C.
GÁLVEZ* y A. PÉREZ*. Refrescos de cola que disuelven la carne: 35

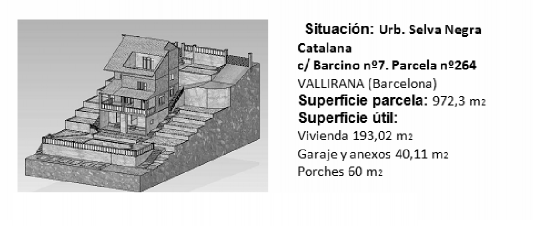

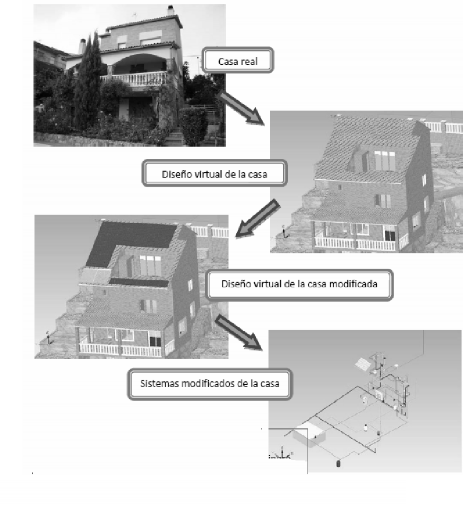

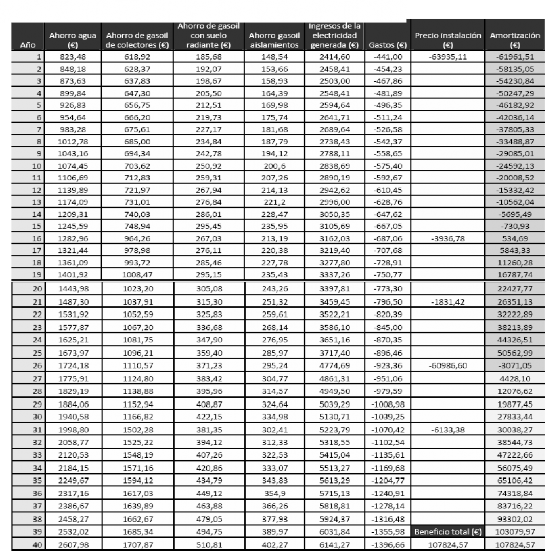

A. MONCLÚS, J.A. QUILES y M.P. MENOYO*. Proyecto basado en la viabilidad de la transformación de una vivienda convencional en una 41
vivienda autosostenible en términos energéticos.

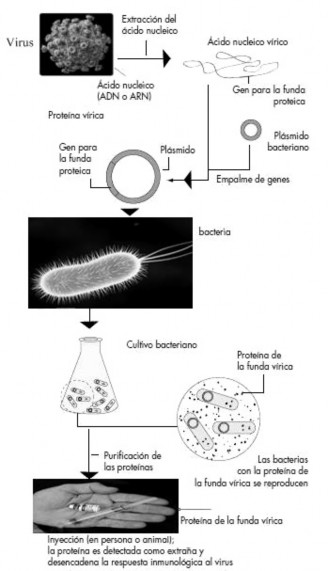

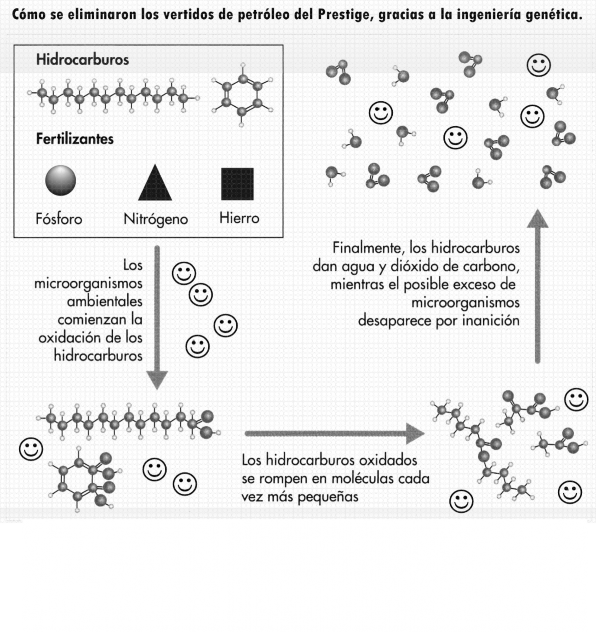

Á. FUENTES y M. T. GIRALDA*. Transgénicos. ¿Transgresores? 47
A. GARCÍA, I. RAMÍREZ, N. SÁNCHEZ y J.C. LIRAZAZU*. Zubitxo erreka-lezo recuperación ambiental ¿utopía o realidad? 53
TERCERO, I. CRUZ, B. SÁNCHEZ, N. ROLDÁN y F. VENEGAS. 61
Presencia del número áureo en la geometría de especies características de la flora vascular mediterránea.
I. RUIZ DE LA CONCHA*; A. LLERA, M. MEGIAS & G. RUIZ.

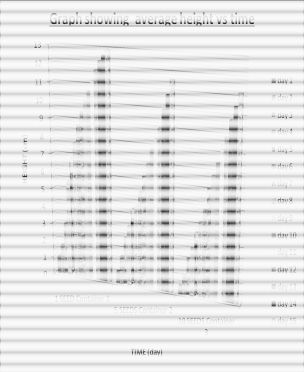

Investigating the effect of living space on the growth of plants. 67
Indicaciones y normas para la publicación en MERIDIES 71
QUINCE AÑOS
J. M. RIVERO MARTÍN
MERIDIES 15. Son ya quince años los que esta revista lleva apareciendo cada mes de junio con los trabajos de investigación de jóvenes quinceañeros. ¡Quince años! Parece mentira. Más increíble parece que los autores de los trabajos sean “jóvenes quinceañeros”. Pero es cierto.
En 1997 apareció el primer número de esta revista. Se denominó MERIDIES porque nacía en un país del sur de Europa y en la mitad sur de España. Algo así como “el sur también existe”. Se denominó en latín como referencia a la lengua que une a los idiomas de ese sur y lengua científica de un pasado no muy lejano.
Año tras año se han recibido en la redacción de la revista artículos científicos de muchos centros de enseñanza españoles y extranjeros. Puede ser este un buen momento para reconocer el esfuerzo y
presentar a todos los que han colaborado en este ilusionante proyecto.
Hasta hoy se han publicado en esta revista 225 (¡doscientos veinticinco!) artículos científicos redactados por estudiantes de Enseñanza Secundaria.
En total han participado estudiantes de 67 colegios e institutos. La gran mayoría de estos artículos procedían de centros españoles, pero también se han visto publicados dieciséis artículos de centros de Argentina, Bélgica, Colombia, Portugal, Perú y Suecia. Entre los centros españoles ha destacado la participación de centros extremeños pero también ha sido muy notable la participación desde otras comunidades autónomas destacando en este sentido los artículos recibidos desde el País Vasco, Cataluña, Andalucía y Madrid (ver tabla 1).
Tabla 1.- Relación alfabética de centros cuyos alumnos han colaborado con sus artículos en los quince números de MERIDIES editados hasta la fecha.
CENTRO | Localidad | Provincia o país | Artículos en MERIDIES | |
1 | Athénée Royal d'Ath | Ath | BÉLGICA | 1 |
2 | Axular Lizeoa | San Sebastián | Guipúzcoa | 1 |
3 | C.P. Bilingüe La Asunción | Trujillo | PERÚ | 3 |
4 | C.P. Cruz Valero | Fuente del Maestre | Badajoz | 1 |
5 | C.P. Ntra. Sra. de Guadalupe | Higuera la Real | Badajoz | 1 |
6 | Colegio Abad Sola | Gandía | Valencia | 4 |
7 | Colegio Alternativo Talentos | Trujillo | PERÚ | 1 |
8 | Colegio Diocesano José Luis Cotallo | Cáceres | Cáceres | 1 |
9 | Colegio El Tomillar | Badajoz | Badajoz | 1 |
10 | Colegio Garoé | Las Palmas de Gran Canaria | Las Palmas | 1 |
11 | Colegio Maristas "Ntra. Sra. Del Carmen" | Badajoz | Badajoz | 1 |
12 | Colegio Nª Sª de Montserrat | Olesa de Montserrat | Barcelona | 1 |
13 | Colegio San Agustín | Santander | Cantabria | 1 |
14 | Colegio San Antonio de Papua | Cáceres | Cáceres | 1 |
15 | Escola E.B. 2º,3º/S Pedro da Fonseca | Proença-a-Nova | PORTUGAL | 3 |
16 | Escola Hamelin-Internacional Laie | Alella | Barcelona | 1 |
17 | I.E. Santa Rosa | Trujillo | PERÚ | 1 |
18 | IE CASD Simón Bolívar | Valledupar | COLOMBIA | 5 |
19 | IES Ágora | Cáceres | Cáceres | 3 |
20 | IES Al Qázeres | Cáceres | Cáceres | 8 |
21 | IES Alagón | Coria | Cáceres | 2 |
22 | IES Arroyo de San Serván | Arroyo de San Serván | Badajoz | 2 |
23 | IES Arroyo Harnina | Almendralejo | Badajoz | 7 |
24 | IES Cieza de León | Llerena | Badajoz | 1 |
25 | IES El Brocense | Cáceres | Cáceres | 5 |
26 | IES Enrique Díez Canedo | Puebla de la Calzada | Badajoz | 7 |
27 | IES Francisco de Orellana | Trujillo | Cáceres | 2 |
28 | IES Francisco Grande Covián | Zaragoza | Zaragoza | 6 |
29 | IES Gabriel y Galán | Montehermoso | Cáceres | 1 |
30 | IES Gonzalo Torrente Ballester | Miajadas | Cáceres | 8 |
31 | IES Gregorio Marañón | Caminomorisco | Cáceres | 2 |
32 | IES Iulia Salaria | Sabiote | Jaén | 8 |
33 | IES Jalama | Moraleja | Cáceres | 1 |
34 | IES Jaranda | Jarandilla de la Vera | Cáceres | 1 |
35 | IES Joaquín Sama | San Vicente de Alcántara | Badajoz | 4 |
36 | IES Juan Manuel Zafra | Barcelona | Barcelona | 1 |
37 | IES La Zarza | La Zarza | Badajoz | 5 |
38 | IES Los Moriscos | Hornachos | Badajoz | 1 |
39 | IES Luis de Morales | Arroyo de la Luz | Cáceres | 2 |
40 | IES Manuel Godoy | Castuera | Badajoz | 2 |
41 | IES Marco Fabio Quintiliano | Calahorra | La Rioja | 1 |
42 | IES Maria Zambrano | Leganés | Madrid | 1 |
43 | IES Mario Roso de Luna | Logrosán | Cáceres | 6 |
44 | IES Mateo Alemán | Alcalá de Henares | Madrid | 6 |
45 | IES Montes Obarenes | Miranda de Ebro | Burgos | 2 |
46 | IES Narcís Monturiol | Barcelona | Barcelona | 11 |
47 | IES Parque de Monfragüe | Plasencia | Cáceres | 6 |
48 | IES Pedro de Valdivia | Villanueva de la Serena | Badajoz | 3 |
49 | IES Pedro Muñoz Seca | El Puerto de Santa Maria | Cádiz | 1 |
50 | IES Picos de Urbión | Covaleda | Soria | 1 |
51 | IES Ricardo Bernardo | Solares | Santander | 4 |
52 | IES Rodríguez Moñino | Badajoz | Badajoz | 4 |
53 | IES Sáenz de Buruaga | Mérida | Badajoz | 1 |
54 | IES San Pedro de Alcántara | Alcántara | Cáceres | 7 |
55 | IES Siberia Extremeña | Talarrubias | Badajoz | 1 |
56 | IES Tierra de Ciudad Rodrigo | Ciudad Rodrigo | Salamanca | 3 |
57 | IES Universidad Laboral | Cáceres | Cáceres | 20 |
58 | IES Valdelagrana | El Puerto de Santa María | Cádiz | 1 |
59 | IES Virgen del Puerto | Plasencia | Cáceres | 7 |
60 | IES Virgen del Soterraño | Barcarrota | Badajoz | 5 |
61 | IESO Cella Vinaria | Ceclavín | Badajoz | 1 |
62 | IESO Cerro Pedro Gómez | Madroñera | Cáceres | 1 |
63 | IESO Matías Ramón Martínez | Burguillos del Cerro | Badajoz | 5 |
64 | IPEM 204 "Ing. A. Lucchini" | Córdoba | ARGENTINA | 1 |
65 | La Anunciata Ikastetxea | San Sebastián | Guipúzcoa | 15 |
66 | Mutriku BHI | Motrico | Vizcaya | 2 |
67 | Nacka Gymnasium | Nacka | SUECIA | 1 |
MERIDIES también ha contado, desde su primer número, con artículos de colaboración de profesores e investigadores muy prestigiosos que han servido como enseñanza y estímulo para los jóvenes científicos. A lo largo de estos quince años hemos contado con cuarenta colaboradores, entre los que es muy difícil destacar a unos
pocos porque su categoría es excepcional; no obstante, por destacar sólo a dos, quiero hacerlo con Dª Josefina Castellví y Dª Margarita Salas con las que tuvimos el placer de compartir momentos extraordinarios. El listado completo de los colaboradores se recoge en la tabla 2.
Tabla 2.- Relación alfabética de profesores e investigadores colaboradores en los quince números de MERIDIES editados hasta la fecha.
Profesor/ Investigador | Centro | ||
1 | Fernando | ALFONSO CERVEL | IES San Pedro de Alcántara de Alcántara |
2 | José Ramón | ALONSO PEÑA | Universidad de Salamanca |
3 | Ignacio S. | ÁLVAREZ MIGUEL | Universidad de Extremadura |
4 | Francisco | ANGUITA VIRELLA | Universidad Complutense de Madrid |
5 | Joaquín | ARAÚJO PONCIANO | Naturalista y comunicador medioambiental |
6 | Carlos | BARRANTES NEVADO | CCMI Jesús Usón de Cáceres |
7 | Ricardo D. | BASCO LÓPEZ DE LERMA | IES Francisco de Orellana de Trujillo |
8 | Francisco | BLÁZQUEZ PANIAGUA | CPR de Don Benito-Villanueva de la Serena |
9 | José Enrique | CAMPILLO ÁLVAREZ | Universidad de Extremadura |
10 | Juan | CARRANZA ALMANSA | Universidad de Extremadura |
11 | Jorge | CASAUS ARMENTANO | CIEMAT |
12 | Josefina | CASTELLVÍ PIULACHS | Base Antártica Juan Carlos I |
13 | María Teresa | CUEVAS GONZÁLEZ-NICOLÁS | Instituto de Salud Carlos III de Madrid |
14 | Andrés | DÍEZ DE LA ROSA | Universidad de Valladolid |
15 | Jesús | DUQUE MACÍAS | IES Politècnic de Palma de Mallorca |
16 | Víctor | FERNÁNDEZ MARTÍNEZ | Universidad Complutense de Madrid |
17 | María Pilar | GARCÍA RODRÍGUEZ | Universidad Complutense de Madrid |
18 | Francisco | GIL MARTÍNEZ | Universidad de Sevilla |
19 | Ignacio | GUERRA PLASENCIA | RIES Jovellanos de Gijón |
20 | José | GUTIÉRREZ LÓPEZ | CIEMAT |
21 | Mª del Rosario | HERAS CELEMÍN | CIEMAT |
22 | Diego | HIDALGO SCHNUR | FRIDE |
23 | Carlos | LÓPEZ OTÍN | Universidad de Oviedo |
24 | Vicenta | LÓPEZ SOSA | IES Parque de Monfragüe de Plasencia |
25 | Carlos Javier | LUMBRERAS VICENTE | IES Aravalle de Barco de Ávila |
26 | Rafael | MARGALLO TORAL | IES Santa Clara de Santander |
27 | Luis Miguel | MARTÍN MARTÍN | Universidad de Córdoba |
28 | María Elena | PÉREZ GONZÁLEZ | Universidad Complutense de Madrid |
29 | Felipe | PIZARRO CALLES | IES El Brocense de Cáceres |
30 | Ángel | PUERTO MARTÍN | Universidad de Salamanca |
31 | Enrique | RICO HERNÁNDEZ | Universidad de Salamanca |
32 | Mercedes | RICO RODRÍGUEZ | IRNA (C.S.I.C.) |
33 | José Manuel | RIVERO MARTÍN | IES Universidad Laboral de Cáceres |
34 | Fco. Javier | RODRÍGUEZ MARTÍN | IES Virgen del Puerto de Plasencia |
35 | Juan | RUIZ BARRIONUEVO | INICE |
36 | Margarita | SALAS FALGUERAS | Centro Biología Molecular "Severo Ochoa" de Madrid |
37 | Ana María | TRINIDAD NÚÑEZ | IES Turgalium de Trujillo |
38 | José María | VEGA PIQUERES | Universidad de Sevilla |
39 | José Luis | VIEJO MONTESINOS | Universidad Autónoma de Madrid |
40 | Eduardo | WERUAGA PRIETO | Universidad de Salamanca |
Sean los anteriores listados una forma de agradecer a todos el habernos regalado su esfuerzo, su saber y su tiempo. Se lo agradecemos de corazón todos los que hemos llegado a tener cualquiera de los números de esta revista entre las manos.
Durantes estos últimos quince años, MERIDIES nos ha regalado mucho más
que unos artículos científicos, nos ha regalado ilusión, ánimos y ayuda para seguir en la difícil tarea de la docencia y del aprendizaje.
Otra manera de enseñar, otra manera de aprender.
Gracias por estos quince años de ilusión.
LOS INSECTOS COMO ALIMENTO HUMANO:
¿POR QUÉ NO COMER INSECTOS?
JOSÉ LUIS VIEJO MONTESINOS
Departamento de Biología. Universidad Autónoma de Madrid. c/ Darwin, 2, 28 049 Madrid. España. joseluis.viejo@uam.es
Palabras clave: Insectos comestibles, entomofagia, etnoentomología, nutrición humana.
Si bien en Europa los insectos no constituyen un recurso alimenticio para las personas, en otras regiones del mundo crece su interés e importancia como fuente de alimento para la población, lo que se añade a unas antiguas tradiciones que incluyen a los insectos en la gastronomía popular, en particular en Extremo Oriente (China y el Sudeste asiático) y en México. Los insectos son animales pequeños, ubicuos, extremadamente abundantes y fáciles de criar o recolectar, cuya biomasa se estima que es superior a la del resto de animales del planeta. Por tanto los insectos, utilizados como recurso alimenticio humano, son una “reserva estratégica” que eventualmente se puede emplear para mitigar el hambre en el mundo (DUFOUR, 1987). A su abundancia, se une la calidad nutritiva de esta biomasa, ya que el contenido en proteína de muchas especies de insectos es superior a la de los huevos de ave, el pescado, la carne vacuna o porcina, etc. (GENE, 1989). Cabe mencionar también que la composición de las proteínas de los insectos es muy favorable desde el punto de vista nutritivo, en lo que concierne al contenido de aminoácidos esenciales, según las recomendaciones de la FAO; así podemos reseñar que las pupas de Bombyx mori contienen más aminoácidos esenciales para el cuerpo humano que las semillas de soja, y que la digestibilidad de las proteínas de los insectos es superior al 90% (RAMOS- ELORDUY, 1991).
Los insectos son uno de los grupos animales que más tiempo llevan en el medio terrestre. Desde hace varios cientos de millones de años se han convertido en algunos de los organismos dominantes, en número de individuos, especies y biomasa, de los ecosistemas terrestres y dulceacuícolas del planeta. Igualmente
sabemos de su adaptación a multitud de cambios ocurridos en el planeta con o sin la intervención del hombre, y de su gran plasticidad ecológica, así como de la diversidad de vías que han utilizado para poder explotar los diferentes recursos y de su importancia en el equilibrio de la biosfera. Además han otorgado a los seres humanos múltiples beneficios (alimento, fibra, medicina, destrucción de desechos orgánicos, etc.), sin contar con su papel en la polinización de cosechas. A pesar de todo ello, los insectos no gozan de buena fama en algunas sociedades humanas, que se enfrentan a ellos con la idea principal de su destrucción, su abatimiento, o su desaparición (RAMOS-ELORDUY, 2003).
La Etnoentomología se ocupa de las interrelaciones de las culturas tradicionales con el mundo de los insectos (GABDIN, 1973), y puede definirse como "todas las formas de interacción entre los insectos y el hombre, especialmente sociedades humanas primitivas y no industrializadas" (HOGUE, 1987); en estas interacciones se incluyen la alimentación, la medicina, la historia, la antropología, la lingüística, la agricultura, la sociología, la teología, la taxonomía, la etología, la psicología, la mística y la artesanía, el arte literario, pictórico, escultórico, textil, cinematográfico, etc.
En numerosas ocasiones, los grupos étnicos muestran un sorprendente manejo y conocimiento de los recursos naturales, que con frecuencia forma parte de su entorno mágico (psicológico, místico, conceptual), lo que en definitiva constituye su cultura, su vida, sus mitos, ritos y leyendas, creencias, principios, valores, que a menudo desdeñamos y que formaron la base de la civilización actual y la sustentabilidad de los recursos (RAMOS-ELORDUY Y PINO, 1989).
Así pues, el estudio etnoentomológico si bien se ha dejado de lado por ser considerado conocimientos de “indios”, gente devaluada, menospreciada y explotada, olvidándose de que ellos sí han podido (cuando la aculturación no ha penetrado) lograr la sustentabilidad de sus recursos, preservar sus hábitos y costumbres y no imitar las que están de moda, y así continuar en lo profundo de su ser con las creencias y principios que los sostuvieron y constituyeron su sistema de ética y de vida. Por eso ahora nos abocamos al estudio etnoentomológico, logrando su rescate, manteniendo su integridad y valorando su importancia.
Esto también tiene que ver con la forma de explotación de la naturaleza en la que el ser humano está integrado, muy diferente de la visión occidental, en donde se ve separado de la misma y ésta se encuentra ahí para explotarla, y en donde las tecnologías indígenas no pueden competir con las occidentales que son altamente mecanizadas (MEJÍA, 1981; RAMOS- ELORDUY ET AL., 1981; RAMOS-ELORDUY,
1997). Esta actitud, llamémosle “occidental”, de relación con la naturaleza se refleja en la entomofagia, considerada repugnante o, cuando menos, propia de pueblos “poco civilizados”, trae consigo una gradual disminución del uso de los insectos como alimento humano, sin una alternativa real a la pérdida del recurso nutritivo (DEFOLIART, 1999).
Los insectos han jugado un papel trascendental tanto en las sociedades primitivas, como en las preindustriales e industriales por las funciones trascendentales que realizan. La entomofagia data de la época de Aristóteles y llega hasta nuestros días (RAMOS- ELORDUY, 1999). Existen numerosos trabajos sobre al consumo de insectos en el mundo, y que se refieren a numerosos países y épocas (para una información más detallada, consúltese RAMOS-ELORDUY Y VIEJO, 2007). Igualmente se mencionan casos de entomofagia en libros sagrados como la Biblia y el Corán.
El tipo de vida de la gente asentada en las áreas rurales de sociedades no industrializadas, generalmente con una economía natural o de subsistencia, unido a la imperiosa necesidad de buscar alimento para su supervivencia, incrementó su observación intuitiva y el análisis empírico que de la naturaleza hacían, lo que dio una continuidad a la explotación del recurso, haciéndolo sustentable, esto se ha probado en México para algunas especies (96, según RAMOS-ELORDUY Y PINO 1989) por al
menos 500 años (RAMOS-ELORDUY, 1997A). Forzosamente esto supone un buen conocimiento y manejo de ellas, haciendo una selección sobre aquellos recursos que fueren más abundantes y más fáciles de obtener. En este sentido, los insectos son tan abundantes que RATCLIFFE (1990) ha informado que uno de cada cuatro animales vivientes en el planeta es un escarabajo.
Es importante señalar que los insectos comestibles constituyeron también tributos para los emperadores aztecas, como por ejemplo los escamoles, el gusano de maguey, y también ciertas mariposas (DURÁN, 1867). Si el tótem no era ingerido, existía el peligro de que este insecto no existiera en número suficiente para ser utilizado subsecuentemente como fuente de alimento, tal es el caso de las "Witchey Grubs", de las "Honey pots", o sea la mariposa Bugong y las hormigas meleras (CAMPBELL, 1926; FLOOD, 1980; SPENCER
1914).
Existen numerosas referencias (92) con respecto al significado (RAMOS-ELORDUY, 2003A, B) y pragmatismo de algunos insectos comestibles. De las asociaciones hasta ahora reportadas, el 89% son positivas. Con ello vemos el valor que las antiguas culturas otorgaban a este grupo animal, en donde se consideraban algunos escarabajos, mariposas, chinches, abejas, avispas, abejorros, libélulas, chapulines, grillos, moscas, etc., como animales sagrados. Tan sólo en México, a nuestro entender existen cinco deidades; y estas alusiones son sin duda muy antiguas (BREUIL ET AL., 1912).
OBTENCIÓN, PRESERVACIÓN Y PREPARACIÓN DE LOS INSECTOS COMESTIBLES
Existen diversas formas de obtención de los insectos comestibles, que son mediante colecta manual o con instrumentos diversos (palas, barretas y /o picos, hachas, machetes y/o cuchillos, “garrochas” o sea palos muy largos y delgados, así como con redes, de diferentes tamaños, formas y material), todos ellos en general, instrumentos del quehacer cotidiano de los individuos que habitan las áreas rurales (RAMOS-ELORDUY Y CONCONI, 1993). En el norte de África, los Touareg, en lugar de redes para recolectar chapulines, utilizan una sábana larga, cogida por varios hombres que van avanzando, en los extremos hay un hombre que lleva una palangana de fierro a la cual le pega con una cosa metálica para hacer ruido, así los chapulines van brincando sobre ella y cuando ya hay suficientes, rápidamente la cierran para formar un saco donde quedan atrapados (BERGIER, 1941).
Igualmente cuando se trata de insectos con aguijón, para evitar los piquetes se aísla a los adultos mediante el uso de humo de leña verde a la entrada del nido y que éste penetre, lo cual hace que salgan huyendo. Para ello es necesario que se fijen dónde hacer la fogata con relación a la dirección e intensidad del viento (RAMOS-ELORDUY, 2003b). También se utilizan cebos para recolectar por ejemplo a los grillos.
Además existe una preservación de los insectos comestibles, que generalmente se hace por secado, al sol o en el comal (placa metálica), guardándose después en bolsas de papel estraza, en bolsas de malla de plástico o incluso en costales de tela o de plástico, para contar con alimento cuando éste escasea. También se preservan en salmuera.
La gran mayoría de los insectos se consumen asados en el comal, agregándoles sal y/o salsa de chile y poniéndolos en tortilla, haciéndose el taco. Muy pocas especies se comen vivos, como es el caso de algunas especies de jumiles o la hormiga melera (RAMOS-ELORDUY, 1997b).
Los insectos comestibles también constituyen parte de platos tradicionales mexicanos, como los tlacoyos rellenos de
gusano rojo, las quesadillas rellenas de gusanos de los palos o del gusano blanco de maguey o de los gusanos del nopal, los tamales rellenos de chicatanas, axayacatl o de padrecitos, los sopes condimentados con gusano blanco de maguey, coxas, chiquereis o gusano elotero, en cuyo caso de incorporan los insectos asados, fritos y/o guisados con yerbas de olor (RAMOS- ELORDUY, 2003A).
También se adicionan a diversos moles (escamoles, gusano de nopal, xamues), a salsas con o sin picante (botija, chicatanas, jumiles) o bien mezclados con cebolla, ajo, perejil y/o pápalo (Gusano blanco, escamoles, gusanos de los palos) y/o, revueltos con huevo (escamoles, chicatanas, abejas y avispas), en mixiote (gusano blanco y escamoles), o simplemente agregándolos en la sopa de arroz (xamues, jumiles) o en la sopa aguada (coxas, xochiquetzal). O bien únicamente se ofrecen como botanas para los invitados especiales que se desea halagar (chapulines, chicatanas, cuecla) (RAMOS-ELORDUY, 2003A).
Actualmente, muchas especies de insectos comestibles forman parte del menú de restaurantes de gran prestigio de la capital de México o de otras capitales del Mundo, constituyéndose así en platos de "gourmets" debido a su delicado y apreciado sabor y a su elevado costo. Estos se presentan formando parte de las entradas, o de entremeses, como pizzas, salsas, o bien en ensaladas, también en sopas aguadas o secas, o en guisos, incluso en postres (RAMOS-ELORDUY, 1998).
En Estados Unidos, para conmemorar el Centenario de la Sociedad Entomológica Americana se ofreció un banquete de guisos utilizando insectos, 100 diferentes platillos (DEFOLIART, 1992) y el Newsweek en octubre del 2002, anunció a un chef de Nueva York que realiza 550 diferentes recetas con grillos (KRAJICK, 1993). Además, en las tiendas se ofrecen paletas, dulces para niños, que llevan incluida una larva de insecto y un grillo, que la empresa americana Holtix elabora o en Londres, donde una compañía vende también paletas de la misma forma o palanquetas del gusano amarillo.
El consumo de los insectos comestibles supone desde un simple asado o incluso comerlos vivos, hasta un muy sofisticado guiso propio de verdaderos gourmets. Igualmente los insectos pueden servir de medicina y de hecho en China se han utilizado para este fin más de un centenar de especies (WEN & VIEJO, 2010), algunas de las cuales proporcionan la materia prima con las que preparar saludables infusiones, como es el caso del chogchá o te de insecto (WEN ET AL., 20XX).
BIODIVERSIDAD E INSECTOS COMESTIBLES
La biodiversidad se ha convertido en un asunto frecuente en programas políticos, medios de comunicación, cursos, conferencias y otros. De este tema se ha hablado sobremanera en diferentes reuniones internacionales: Río de Janeiro (1992), Johannesburgo (2002), etc. En ellas se han establecido acuerdos y se han identificado los principales problemas de carácter mundial: la globalización no ha dado los resultados esperados, los ecosistemas no se han preservado como se pensaba, los recursos se utilizan como si fueran inagotables, no existe un cuidado y menos una reglamentación en su uso de suerte que la depredación y deforestación continúan.
La famosa y buscada sostenibilidad no existe y sólo es mantenida por contadas etnias del planeta, 3/4 partes de la Tierra están superpobladas y muchas de sus tierras se están perdiendo por erosión.
Se calcula que para el año 2025 habrá
10.000 millones de habitantes en este mundo y que las luchas futuras serán entre los países que tengan agua y los que no la tengan, entonces, habría que preguntarse
¿qué significa biodiversidad? Para nosotros la biodiversidad está íntimamente ligada a la supervivencia del hombre en el planeta, por ello, tratar de preservarla no es cuestión de papeles o de acuerdos, sino de saber si podremos seguir viviendo en este mundo, y en este caso la etnobiología en general, y la etnoentomología en particular, tienen un papel crucial.
La depredación indiscriminada, la destrucción de los hábitats cada vez mayor,
junto a la disminución constante de la biodiversidad vegetal y animal, ha provocado que, para determinados habitantes de la tierra, sobre todo aquellos de la mayoría de las áreas rurales del mundo, cuenten cada vez con menos fuentes de obtención de proteína animal, provista por animales de talla significativa y son ellos los que más han recurrido y recurren actualmente a los insectos para su alimentación. Además existen factores diversos que han erosionado su germoplasma (tala de bosques, más contaminación, más aspersión de sustancias biocidas, cambios de clima en el planeta, falta de ética y actitudes responsables ante la explotación de un recurso, falta de un interés por conocer el rico saber tradicional, los suelos agrícolas han sido afectados por las máquinas, que penetran más allá de la dimensión requerida en la tierra, lo que no hacía el arado usado por siglos, así como por la acción de los compuestos contenidos en herbicidas, insecticidas, fertilizantes, etc. que afectan el buen funcionamiento del suelo) (RAMOS-ELORDUY, 2003B).
Hay que establecer NUEVOS PARADIGMAS BIOECOLÓGICOS, ya
que los recursos naturales tienen actualmente un enorme valor estratégico, económico, cultural y social en todo el mundo y constituyen la clave de la subsistencia humana. También es preciso modificar la forma de intercambio de recursos y de los productos no por dinero que en su mayor parte es virtual, sino por algo más provechoso para países subdesarrollados. Es por tanto urgente la preservación de esta faceta de la biodiversidad que es el germoplasma.
Los insectos son un grupo animal cuya biodiversidad total es enorme, pero su alcance se desconoce. Algunos autores, como WILSON (1985), aseveran que existen 751,000 especies, mientras que MITTENMEYER (1988) postula que existen de 300 a 400 millones de especies de insectos, sin embargo, en cuanto a insectos comestibles se refiere el número censado hasta la fecha se constituye de 505 especies para México, las cuales han sido rastreadas mediante estudios de campo, entre diversas etnias del país, de éstas el 83% pertenecen a insectos del ámbito terrestre y sólo el 17% a
ecosistemas acuáticos continentales. Asimismo, el 55,79% de ellas se consumen en estado inmaduro (huevos, larvas, pupas, ninfas), y el 44,21% en estado adulto, siendo algunas especies consumidas en todos los estados de desarrollo (RAMOS- ELORDUY Y VIEJO, 2007). El número total
cerdo o la carne de vacuno, con cantidades de proteína entre el 68,99 y el 75% del peso seco (tablas 1, 4 y 6).
Tabla 1.- Test de significación (SSR- Duncan) de la diferencia del contenido de proteína en diferentes
especies de insectos. Tomado de WEN & AL., 2008
de especies registrado en el mundo hoy en
día es de 1681 comprendidos en 14 órdenes de la clase Insecta (RAMOS-ELORDUY, 1997A). De las especies censadas, el mayor número corresponde de nuevo al orden Coleoptera con 468 especies, seguido de Hymenoptera (351), Orthoptera (267),
Lepidoptera (253), Hemiptera (102),
Homoptera (78), Isoptera (61), Diptera (34),
Odonata (29), Ephemeroptera (19),
Ordenes de
Nº de
PROTEÍNA
Insectos especies | peso seco) | α=0.05 | α=0.01 | |
Orthoptera | 18 | 65.96±7.84 | a | A |
Diptera | 7 | 55.86±9.16 | b | B |
Homoptera | 7 | 51.31±13.48 | c | B |
Hymenoptera | 30 | 50.88±9.50 | c | B |
Hemiptera | 14 | 49.57±12.85 | c | BC |
Lepidoptera | 31 | 48.47±13.79 | c | BC |
Coleoptera | 26 | 44.03±13.66 | d | C |
(g/100g
Significación de la diferencia
Trichoptera (10), Megaloptera (5),
Anoplura (3) y Thysanura (1) (RAMOS- ELORDUY Y CONCONI, 1994, RAMOS- ELORDUY, 2003B).
Consideramos que esta cifra no representa ni de lejos la realidad, ya que son
MEDIA 52.30±6.99
Tabla 2.- Test de significación (SSR- Duncan) de la diferencia del contenido de grasa en diferentes especies de insectos. Tomado de WEN & AL., 2008
muy escasos los estudios respecto a la
verdadera cantidad que de insectos comestibles se consume en el mundo.
s peso seco) | α=0.05 | α=0.01 | ||
Coleoptera | 26 | 31.81±13.17 | a | A |
Lepidoptera | 29 | 30.57±18.60 | ab | A |
Hemiptera | 14 | 28.00±18.23 | ab | A |
Homoptera | 6 | 25.33±7.92 | b | A |
Hymenoptera | 28 | 24.41±11.12 | b | A |
Diptera | 7 | 15.64±10.53 | c | B |
Orthoptera | 18 | 9.02±2.86 | d | B |
MEDIA | 23.54±8.32 | |||
Ordenes de Insectos
Nº de especie
GRASA
(g/100g
Significación de
la diferencia
CUALIDADES NUTRITIVAS DE LOS INSECTOS
En los últimos años, los insectos han ido adquiriendo un creciente valor como nuevo recurso alimenticio para los seres humanos. Si bien son animales pequeños, los insectos están ampliamente extendidos, constituyen el grupo zoológico más diverso y representan la mayor cantidad de biomasa animal del planeta. La utilización de los insectos como recurso alimenticio para los seres humanos presenta numerosas
Tabla 3.- Test de significación (SSR- Duncan) de la diferencia del contenido de proteína + grasaqgrasa en diferentes especies de insectos. Tomado de WEN
& AL., 2008
ventajas, entre las que podemos mencionar
GRASA +
Significación de
la corta duración de las generaciones, por tanto la rápida cría, la enorme capacidad de
Ordenes de
Insectos
Nº de
especies
PROTEÍNA la diferencia
(g/100g α=0.05 α=0.01
peso seco)
reproducción y su abundancia en diferentes hábitats.
Si tenemos en cuenta la cada vez mayor demanda de alimentos, es obligado considerar a los insectos como una potencial y prometedora fuente futura de alimento para los seres humanos (DUFOUR, 1987). Insectos como grillos, cigarras, mariposas, hormigas y larvas de dípteros contienen más proteínas que los huevos de las aves, la carne de pollo, el pescado, el
Lepidoptera 29 77.91±10.95 a A
Hemiptera 14 77.57±8.49 a A
Homoptera 6 76.59±10.33 a A
Coleoptera 26 75.84±9.61 a A
Hymenoptera 28 75.52±7.78 a A
Orthoptera 18 74.98±8.20 a A
Diptera 7 71.49±6.10 a A
MEDIA 75.70±2.14 a A
En relación con los aminoácidos de las proteínas, los insectos ofrecen también muchas ventajas, ya que en términos
generales poseen las tasas más adecuadas, según las recomendaciones de la FAO (tabla 5). Por ejemplo, las crisálidas de Bombyx mori contienen más aminoácidos esenciales para los seres humanos que la soja. La tasa de digestibilidad de las proteínas de los insectos está alrededor del 90%, y varía entre el 77,9% y el 98,9%
(RAMOS ELORDUY, 1991).
Tabla 4.- Porcentaje de proteínas de insectos comestibles de México. Tomado de RAMOS ELORDUY & VIEJO, 2007
ÓRDENES | Porcentaje | Productos convencio nales | Porcentaje |
TERRESTRES | |||
Orthoptera | 52 - 77 | ||
Hemiptera | 36 - 71 | Soya | 44 |
Homoptera | 33 - 72 | Pollo | 43 |
Coleoptera | 30 - 69 | Huevo | 46 |
Lepidoptera 3 | 4 - 71 | Res | 54 |
Diptera | 35 - 61 | Frijol | 23 |
Hymenoptera | 10 - 81 | Lenteja | 27 |
Isoptera | 37 - 48 | ||
ACUÁTICOS | |||
Ephemeroptera | 53 - 64 | ||
Odonata | 52 - 57 | Pescado | 81 |
Megaloptera | 55 - 63 | ||
Trichoptera | 61 - 72 |
ÓRDENES | Cantidad | Productos convencionales | Cantidad |
Orthoptera | 38 - 51 | Vegetales | |
Hemiptera | 48 - 66 | Frijol | 8,30 |
Homoptera | 42 - 48,5 | Lenteja | 13,20 |
Lepidoptera | 44 - 49 | Soya | 22,40 |
Coleoptera | 30 - 57 | Animales | |
Diptera | 43 - 56,6 | Huevo | 51,50 |
Hymenoptera (Apidae) | 42 - 49 | Res | 46,80 |
Hymenoptera (Vespidae) | 42 - 50 | Pollo | 42,70 |
Hymenoptera (Formicidae) | 42,3 - 53 | Pescado | 40,10 |
Tabla 5.- Contenido total de aminoácidos esenciales (g/100 g de proteína) que albergan diferentes órdenes de insectos comestibles comparado con productos convencionales. Tomado de RAMOS ELORDUY & VIEJO, 2007
constituida por más ácidos grasos insaturados que en otras especies animales (tabla 2; RAMOS ELORDUY & al., 1992; YANG DARONG, 1996; YE XINGQIAN,
1998a, 1998b; etc.). Estas cifras son similares a las del aceite de cacahuete y al de soja, pero el tejido graso de los insectos tiene mayor contenido de vitaminas que el de otros animales.
Tabla 6.- Contenido energético de diversos órdenes de insectos comestibles comparado con productos convencionales. Tomado de RAMOS ELORDUY & VIEJO, 2007
ÓRDENES | kj | Productos convencionales | kj |
Odonata | 1804,48 – 2174,68 | Vegetales | |
Ephemeroptera | 1480,30 – 1486,99 | Verduras | 1506,24 |
Orthoptera | 1407,37 – 1831,30 | Leguminosas | |
Isoptera | 1451,85 – 2125,47 | Haba | 1624,23 |
Hemiptera | 1376,49 – 2631,78 | Frijol | 1637,40 |
Homoptera | 1649,08 – 1964,35 | Lenteja | 1644,40 |
Megaloptera | 1387,80 – 1533,23 | Chícharo | 1673,18 |
Lepidoptera | 1227,71 – 3250,34 | Garbanzo | 1763,94 |
Coleoptera | 1182,98 – 2732,24 | Soya | 1944,74 |
Diptera | 907,68 - 2086,14 | Cereales | |
Hymenoptera | 1590,17 – 2348,77 | Centeno | 1397,46 |
Trigo | 1397,46 | ||
Arroz | 1510.42 | ||
Avena | 1522,98 | ||
Maíz | 1548.08 | ||
Animales | |||
Pollo | 688,69 | ||
Pescado | 1662,30 | ||
Res | 1735,94 | ||
Puerco | 2948,46 |
Tabla 7.- Proporción de ácidos grasos saturados e insaturados de diversos animales (porcentaje). Tomado de RAMOS ELORDUY & VIEJO, 2007
Organismo | Ácidos grasos saturados | A. grasos mono- insaturados | A. grasos poli- insaturados |
Res | 52,0 (28,1) | 44,2 | 3,2 |
Puerco | 44,1 (24,3) | 44,3 | 11,6 |
Pollo | 35,5 (20,2) | 40,8 | 22,7 |
Pescado | 29,6 (22,6) | 39,6 | 30,8 |
Insectos | 11,0-43,4 (0,1-9,1) | 55,9 | 40-45 a 100 |
Los insectos también contienen una considerable cantidad de grasa, que oscila entre el 10% y el 40%, y en algunas larvas de coleóptero alcanza el 50% de su peso seco; además en todos los casos está
80
60
40
20
10 20 30 40 50 60 70 80 90
Figura 1.- Correlación entre el contenido de grasa y de proteína en el cuerpo de los insectos comestibles. Tomado de WEN & AL., 2008
Figura 2.- Comparación entre el cotenido de grasa, proteína y la suma de ambos en diferentes órdenes de insectos comestibles. Tomado de WEN & AL., 2008
Se han realizado numerosos estudios sobre el contenido de proteína y de grasa de los insectos, sin embargo, la mayor parte de los análisis se han limitado a especies concretas, y hasta el momento pocas son las evaluaciones realizadas en relación con amplios grupos taxonómicos.
Los insectos presentan una alta proporción de proteína, si bien los datos muestran una considerable variación entre diferentes órdenes (tablas 1 y 3). En general los insectos tienen un contenido en proteína mayor que el de grasa; por término medio, se encuentra el doble de proteína que de grasa, aunque la proteína puede llegar a ser alrededor de siete veces más. Los insectos que contienen la mayor cantidad de proteína pertenecen al orden Orthoptera (65,96%), por el contrario son los Coleoptera los que contienen menos (44,03%); en relación al contenido en grasa, sucede lo contrario, ya que los más ricos en grasa son los coleópteros (31,81%) y los que menos grasa tienen son los ortópteros (9,02%). También se encontró una relación entre el contenido en proteína y el contenido en grasa, de manera que la suma de ambos permanece casi constante (76%±2,14%) en los diferentes grupos de insectos analizados. Por tanto la cantidad total de proteína y grasa supone aproximadamente ¾ del peso seco del insecto; es decir, la mitad del peso seco de un insecto es proteína, un cuarto es grasa y el resto otras sustancias. La cantidad de grasa y de proteína muestra una correlación negativa (figuras 1 y 2).
BERGIER, E., 1941. Insectes comestibles et peuples entomophages. Edit. Rullière F. 209 pág. BREUIL, H., GOMEZ, P.S. & AGUILO, J.G., 1912. Les peintures ruprestres d’Espagne. Les abris del
Bosque de Alpera (Albacete), Ed. L’Antropologie, Paris, 23, p. 529.
CAMPBELL, T.G., 1926. Insect Foods of the aborigines. Australian Museum Magazine. págs. 407- 410.
DEFOLIART, G.R., 1989. The use of insects as food and as animal feed. Bulletin of Entomological Society of America. 22-35.
DEFOLIART, G.R., 1991. Insect fatty acids: Similar to those of poultry and fish in their degree of unsaturation, but higher in the polyunsuturates. The Food Insects Newsletter, IV (1): 1-4.
DEFOLIART, G.R., 1992. The New York Bug Banquet. Aday to remember The Food Insects Newsletter, V (2): 1-7.
DEFOLIART, G.R., 1997. Importance of edible insects in the nutrition and economy of people of the rural areas of Mexico. Ecology of Food and Nutrition, 36 (1): 347-366.
DEFOLIART, G.R., 1999. Insects as food: Why the Western attitude is important. Annual Review of Entomology, 44: 21-50.
DUFOUR, D., 1987. Insects as food. A case study from the northwest Amazon. American Anthropologist. 89: 383-397.
DURÁN, D., 1867. Historia de las Indias de Nueva-España y islas de Tierra Firme. Tomo I. Publicada con atlas, estampas, notas e ilustraciones. Ed. José F. Ramírez. Versión de 1867 de
J.M. Andrade y F. Escalante.
FLOOD, J., 1980. The moth hunters: aboriginal prehistory of the Australian alps Canberra, Australian Institute of Aboriginal Studies New Series No. 14.
GABDIN, C., 1973. L’Ethnoentomologie. OPIE Cahiers de Liaison No. 7: 15-17.
GENE, R.D., 1989. The human use of insects as food and as animal feed. Bull ESA. 3: 22. HOGUE, C.H., 1987. Cultural Entomology. Annual Review of Entomology, 32: 181-199. KRAJICK, K. 1993. A Swarm of Tasty Treats. Newsweek, Agosto 23, págs. 54-55.
MEJÍA, G.M., 1981. Algunos “animales” inferiores utilizados como alimento en la Amazonia y en la Orinoquia Colombiana, Publi. Univ. Nnal. Palmira, Mecanografiado, 18 págs.
MITTENMEIER, R. E. 1988. Several working papers for the Biodiversity Task Force of the World Bank. The World Bank, Washington, D.C.
RAMOS ELORDUY, J., 1991. Los insectos como fuente de proteínas en el futuro. Ed. Limusa. México, 1a.144p. 2ª. Reimp. 148p
RAMOS-ELORDUY, J., 1997. Insects: A sustainable source of food. Ecology of Food and Nutrition, 36
(2-4): 247-276.
RAMOS-ELORDUY, J., 1998. Creepy crawly cuisine. Inner Traditions Internal. 149 págs.
RAMOS-ELORDUY, 1999. El consumo de insectos como un hábito ancestral. In: Chalchihuite.
Homenaje a Doris Heyden. Ed. INAH, México. págs. 275-305.
RAMOS-ELORDUY, J., 2003. Les “jumiles” punaises sacrée du Mexique. In: Les insectes dans la tradition orale – insects in oral literature and traditions. ÉLISABETH MOTTE-FLORAC & JACQUELINE M. C. THOMAS Eds. Paris, Peeters-Selaf (Ethnosciences 5): 183-208.
RAMOS-ELORDUY, J. & CONCONI, M., 1993. Resemblance of the techniques for exploit some edible insect species in different ethnic groups all over the world. II Int. Cong. Ethnobiol. Abstracts págs. 141.
RAMOS-ELORDUY, J., PINO, J. & GONZÁLEZ, O. 1981 Digestibilidad in vitro de algunos insectos comestibles de México. Folia Entomológica Mexicana, 49: 141-154.
RAMOS ELORDUY, J., R.A. FLORES, C.E. SANDOVAL, M. J. M. PINO & R. H. BOURGES, 1992.
Composición Química de Insectos Comestibles de la Delegación Milpa Alta, D. F., Tecnol. Aliment. (Méx.) 27(4-6).
RAMOS-ELORDUY, J. & PINO J., 1989. Los insectos comestibles entre las antiguas culturas de México. Ed. AGT 139 pág.
RAMOS-ELORDUY & J.L. VIEJO, 2007. Los insectos como alimento humano: Breve ensayo sobre la entomofagia, con especial referencia a México. Bol. R. Soc. Esp. Hist. Nat. Sec. Biol., 102 (1-4), 2007, 61-84.
RATCLIFFE, B.C. 1990. The significance of scarab beetle in the ethnoentomology of non industrial indigenous people. Ethnobiology implications and applications, I: 159-185.
SPENCER, B., 1914. Native trades of the Northern Territory of Australia, London.
WEN LIZHANG, J.L. VIEJO MONTESINOS & YI DINGHONG, 2008. Los insectos como fuente de alimento: Análisis del contenido en proteína y grasa de 100 especies. Bol. Mus. Mun. Funchal, Sup. Nº 14: 55-70.
WEN LIZHANG, J.L. VIEJO MONTESINOS, CANG, XUE-BING & SHEN, ZUO-RUI, 2006. Evaluación
toxicológica del excremento de la oruga de Aglossa dimidiata (Haworth, 1809) (Insecta, Lepidoptera, Pyralidae) como bebida tradicional y medicinal en China. Bol. R. Soc. Esp. Hist. Nat. (Sec. Biol.) 101: 87-91.
WILSON, E.O., 1985. The Biological diversity crisis: A challenge to science. Issues of Scientific Technology, 2: 20-29.
YANG DARONG, SHU CHANG & LI CHAODA, 1996. Analysis of Nutrition Components in Five Species of Insects. Acta Nutrimenta Sinica, 18 (2): 231-234.
YE XINGQIAN & HU CUI, WANG XIANG: 1998. Analysis of Nutritional Component of Six Species of Insects of Lepidopteron. Acta Nutrimenta Sinica, 20 (2): 224-228.
YE XINGQIAN, HU CUI & WANG XIANG, 1998. Chemical evaluation of the nutritive value of 7 species of coleopteran larva. Journal of Zhejiang Agricultural University, 24 (1): 101-106.
SOSTENIBILIDAD DE LA BIODIVERSIDAD AGRÍCOLA Y FORESTAL
L. M. MARTÍN y M. A. MARTÍN.
Departamento de Genética. ETSI Agronómica y de Montes. Universidad de Córdoba. lm.martin@uco.es
La vida abarca a un elevado número de especies que se relacionan en complejos sistemas ecológicos. Estos sistemas evolucionan según procesos de muy diferente ritmo y, en ocasiones, se puede llegar a situaciones dramáticas. Una de las características de la época actual es la percepción de que la relación entre la sociedad humana y el resto del ecosistema está en crisis, siendo la alarma ante el cambio climático una de sus más claras expresiones.
La humanidad recibe del resto del ecosistema toda una serie de productos y servicios. A lo largo de la vida del planeta la especie humana ha ido evolucionando y, a su vez, ha hecho evolucionar al resto del ecosistema para obtener estos productos y servicios. En este momento parece clave reflexionar sobre el sentido de esta evolución y sobre la sostenibilidad del sistema.
Analizando el proceso evolutivo cabe señalar que el ser humano se separó del resto del ecosistema hace unos dos millones de años, cuando el antepasado que ha dado lugar a nuestra especie emerge de los simios primitivos. Hace unos cien mil años este proceso condujo a la aparición de la especie Homo sapiens sapiens. Durante la mayor parte de estos últimos cien mil años la especie humana ha gestionado el medio que le rodea como cazador-recolector. Aunque esta gestión puede llegar a ser muy inteligente y sofisticada, sus hábitos de vida fueron muy similares a los de otras especies. Durante ese tiempo la especie se expande por todo el planeta, pero apenas llega a los diez millones de personas, lo que supone un crecimiento demográfico medio de cien habitantes por año.
Hace unos diez mil años se comienza a practicar la agricultura y la ganadería en unos pocos lugares situados en Asia, Oriente Medio y América. Aún se discute la razón que llevó a estas prácticas, pero en lo
que sí hay consenso es que las mismas suponen para la humanidad una nueva forma de relacionarse con la naturaleza. Así, se hace sedentaria, dando lugar, progresivamente a la aparición del pueblo, la ciudad y el imperio. La sociedad se estructura, con el nacimiento de los sectores productivos primario (explotación de recursos naturales) secundario (artesanos – industria) y terciario (servicios). Pero, sobre todo, la nueva forma de vida es expansiva. La agricultura se expande y la población aumenta a un ritmo cada vez mayor: desde el origen de la agricultura hasta la revolución industrial, a finales del siglo XIX, la población aumenta hasta más de mil millones, lo que supone un crecimiento medio de cien mil personas por año, esto es, que el crecimiento demográfico en la era agrícola pre-científica es mil veces superior al de la época cazadora- recolectora. Desde la revolución industrial hasta el presente, en 120 años, la población pasa de mil a seis mil millones. El incremento medio ha sido de cuarenta millones por año, los que significa un crecimiento demográfico anual cuatrocientas veces mayor que en la época agrícola y cuatrocientas mil veces más que en la época cazadora-recolectora.
La explicación del crecimiento demográfico en la época agraria radica en su naturaleza expansiva y en que produce un cambio drástico de fauna y flora. Si se analiza la lista de los trescientos cultivos más importantes del mundo, sólo están representadas 55 de las 300 familias de fanerógamas. Además, una gran parte de esos cultivos pertenecen a un número muy reducido de familias: así, por ejemplo, 40 de esas especies cultivadas son leguminosas y 29 gramíneas.
Así pues, sólo una parte de la flora ha entrado a formar parte de la superficie agraria, que ha llegado a ocupar la mitad más productiva de la tierra. Pero es que, además, la naturaleza de esta flora sufre una profunda modificación como consecuencia
del cambio en la selección que actúa sobre ella. Ahora, a la selección natural, se superponen la selección artificial, efectuada por agricultores y técnicos, y la selección automática, la que se produce de forma natural, pero como consecuencia del hecho de que el ser humano, al cultivar las plantas, controla su reproducción. Se modifican los caracteres adaptativos, y el cambio selectivo propicia el incremento del tamaño de la semilla, la homogenización de la maduración, el cambio del sistema de fructificación y la arquitectura de las plantas … Estos cambios han llegado ha ser tan grandes que los primeros botánicos erraron en sus clasificaciones. Así, maíz silvestre y cultivado fueron clasificados como especies pertenecientes a géneros distintos: Euchlaena mexicana y Zea mays, respectivamente, cuando se ha podido comprobar que continúan perteneciendo a la misma especie biológica, ya que son perfectamente interfecundos. Actualmente se consideran a ambos taxones como dos subespecies de Zea mays: Z. mays mexicana y Z. mays mays.
Además de los cambios morfológicos, la agricultura ha hecho que las especies cultivadas se hayan expandido, adaptándose a muy diversas condiciones edafoclimáticas. Sirva como ejemplo la dispersión en el Viejo Mundo de especies americanas como maíz, patata, tomate o judía, o la dispersión al Nuevo Mundo del trigo, arroz, cebada o soja.
La agricultura también ha dado lugar a cambios en plantas que, sin ser cultivadas, se han adaptado a los ambientes alterados por el hombre como las malas hierbas o las especies adaptadas a sistemas ganaderos. También ha sido un corto número de especies las que mejor se han adaptado a estos nuevos nichos ecológicos, incrementando explosivamente su demografía y, además, cambiando genéticamente para cumplir mejor estas nuevas funciones.
Así pues, los diez mil años de agricultura han producido un profundo cambio en la flora. No obstante, lo paulatino de estos cambios hasta periodos relativamente recientes, ha permitido que la situación sea percibida como de un nuevo equilibrio. En relación a la diversidad
genética, cabe señalar que se ha producido una pérdida muy importante de flora silvestre, con la extinción de un gran número de especies, y la reducción de las áreas de distribución de otras muchas. Todo esto se ha traducido en una reducción de sus recursos genéticos, esto es, de su capacidad para poder adaptarse a los nuevos cambios. Sin embargo, en las especies domésticas, y en las oportunistas que han sido capaces de adaptarse a la nueva situación, se han producido crecimientos demográficos explosivos e irradiaciones adaptativas que les han hecho enriquecerse genéticamente. Así pues, a nivel de especies, muchos pierden y, aunque menos, también muchos ganan. Sin embargo, en las últimas etapas de la vida han aparecido dinámicas más peligrosas para la sostenibilidad.
La Revolución Industrial, en la última parte del siglo XIX introdujo un aspecto particularmente relevante: un salto cualitativo en las disponibilidades de energía y en el desarrollo de otras tecnologías que ha llevado a la humanidad a cotas de poder sobre el resto del ecosistema inimaginables en épocas anteriores. Como vamos a analizar, este poder ha permitido altos niveles de crecimiento económico, siendo el logro más espectacular el estado de bienestar en los países más avanzados, pero también ha llevado a una crisis en el ecosistema global.
Un aspecto particularmente relevante para la alimentación y el medio ambiente es la producción masiva de abonos nitrogenados.
El fundamento de la agricultura es la puesta en marcha de un sistema productivo en el que la planta fija carbono a través de la fotosíntesis de su parte aérea, se nutre de elementos minerales disueltos en el agua que toma a través de sus raíces y aporta alimento y otros bienes al ser humano. Por otra parte, éste se ocupa de su reproducción, protección y mejora, consistiendo esto último en que la planta se ajuste cada vez más al uso al que él lo destina, y no a sobrevivir independientemente, como hace la flora silvestre.
El elemento mineral que la planta necesita absorber en mayor proporción es el
nitrógeno, por lo que este elemento ha constituido el principal factor limitante de la producción agraria a lo largo de la historia. Por esta razón, los agricultores se las han ingeniado para conseguir aportar nitrógeno a sus cultivos de diversas formas, llegando, en la transición de los siglos XIX y XX a montar sistemas mundiales de aprovisionamiento como fue la industria del nitrato de Chile.
En 1989 Carl Bosh descubre la síntesis del amoniaco a partir de nitrógeno e hidrógeno atmoféricos. Este avance supuso disponer de una fuente ilimitada de nitrógeno, aunque para que esto llegase a ser una posibilidad real hizo falta un largo desarrollo tecnológico, que indudablemente fue facilitado por la relación de la industria del nitrógeno con la de los explosivos, en un periodo tan bélico como fue la primera mitad del siglo XX. En 1913 empieza a funcionar la primera fábrica de amonio comercial. Finalizada la segunda guerra mundial, la industria del abono nitrogenado sintético se extiende rápidamente; en 1960 la producción mundial de nitrógeno alcanza los diez millones de toneladas, el 90 % de la cuál se empleaba en los países ricos. En la actualidad, la producción de nitrógeno alcanza los 90 millones de toneladas, y el 70 % de la producción se consume en la agricultura de los países en desarrollo. Durante esos sesenta años la población humana se ha duplicado, esto es, ha crecido tanto como en los cien mil años anteriores. Obviamente este crecimiento ha sido posible por el uso de este nitrógeno. Además, la disponibilidad de alimentos es ahora la mejor de toda la historia. Si bien el problema del hambre y de la malnutrición no se ha resuelto, la razón no es de producción insuficiente, sino de equidad y de reparto. De hecho, el problema de la alimentación quedaría resuelto si los deficientemente nutridos consumiesen los alimentos que producen la obesidad de los obesos.
Pero el nuevo modelo agrícola, definido como Revolución Verde, ha sido posible porque también se han producido otros cambios en la tecnología agrícola, siendo el más relevante el desarrollo, por mejora genética, de nuevas variedades de plantas adaptadas a la agricultura basada en alta
disponibilidad de nitrógeno y, en general, en un elevado nivel tecnológico. El punto crítico es que ese desarrollo de mejora genética ha provocado un estrechamiento de la base genética de la flora agrícola en un doble sentido: la nueva agricultura se basa en menos especies cultivadas y en una menor diversidad genética de cada una de estas especies.
La disminución en el número de especies importantes ha llegado a tal extremo de que más de la mitad de todos los nutrientes de origen vegetal que consume la especie humana y los animales domésticos monogástricos proceden de sólo tres especies cultivadas: trigo, maíz y arroz.
La reducción en la diversidad genética de las especies cultivadas quedó patente a raíz de una epidemia de Helminthosporium maydi que se presentó en los años sesenta en los maíces híbridos de los Estados Unidos. Cuando se analizó la causa del problema se supo que el desarrollo de los maíces híbridos, que se había basado en la tecnología de la androesterilidad génico- citoplásmica, había tenido como consecuencia que todas las plantas de maíz híbridos cultivadas en el país compartían el mismo citoplasma, y que un factor genético de ese citoplasma era el causante de la susceptibilidad a la enfermedad. Así pues, en lo que respecta a los factores genéticos que van en los orgánulos celulares (mitocondrias o cloroplastos), los millones y millones de plantas de maíz cultivadas en los Estados Unidos tenían un solo genotipo. Todas las demás variantes habían desaparecido de los campos de cultivo. El problema se resolvió localizando variantes del factor genético que diesen lugar a una reacción de resistencia a la enfermedad, y desarrollando nuevas variedades que no sufrían la enfermedad.
Los estudios efectuados a raíz de este hecho en las principales especies cultivadas pusieron de manifiesto que, efectivamente, la nueva agricultura había producido un estrechamiento de la base genética de todas ellas, y que si no se establecía algún sistema de conservación, la diversidad genética de los cultivos, conseguida en los diez mil años de agricultura, simplemente desaparecería. Esta desaparición supondría la pérdida de la capacidad de adaptación a
los cambios que pudiesen sobrevenir y, por lo tanto, la insostenibilidad del sistema.
Se define la sostenibilidad como un sistema de obtención continuada y equilibrada de productos sin comprometer la capacidad de satisfacer las necesidades de las generaciones futuras. Resulta obvio que un requisito de la sostenibilidad agraria es el establecimiento de un sistema que asegure la salvaguarda de los recursos genéticos.
En un principio, el problema se trató de resolver deforma técnica y sin cuestionar el sistema agrícola, mediante el impulso de los bancos de germoplasma. Los bancos de germoplasma son instituciones donde se trata de conservar toda la diversidad agrícola posible para poder disponer de ella en los programas de desarrollo de nuevas variedades que permitan resolver los problemas que se vayan presentando y, en todo caso, hacer que la agricultura sea cada vez más eficiente. La conservación en bancos de germoplasma se efectúa, fundamentalmente, manteniendo el mayor número de variantes posibles, denominadas accesiones, en forma de semillas, bajo el principio de que a temperatura y humedad bajas, el poder germinativo se mantiene en muy largo período de tiempo. Este tipo de conservación presenta, no obstante, limitaciones de tipo técnico, económico, político y conceptual.
Las semillas que se adaptan a este tipo de conservación se denominan ortodoxas, pero existen también semillas recalcitrantes que no pueden ser mantenidas en estas condiciones. Otros problemas técnicos no totalmente resueltos son las dificultades que presenta la conservación de las variedades de plantas reproducidas vegetativamente, la necesidad de renovar la semilla, para que el banco pueda seguir cumpliendo sus funciones a largo plazo, o el de controlar que el material conservado en los bancos no se vaya deteriorando. Existen sistemas que permiten resolver estos problemas: mantenimiento de colecciones vivas, crioconservación ..., pero ya con un costo unitario bastante mayor.
Más complejos de resolver son, no obstante, las otras dimensiones del problema. Pronto se fue consciente de que,
mientras la mayor parte de la diversidad genética de los cultivos se encuentra en los países en desarrollo, los principales bancos de germoplasma se establecen en los países desarrollados, y que la obtención de nuevas variedades de plantas está cada vez más en manos de empresas multinacionales. El agricultor, que en los sistemas tradicionales, además de usuario, había sido el obtentor de su material, pasa a ser sólo usuario de materiales obtenidos por estas empresas, que para financiar sus inversiones recurren a defender los derechos sobre sus obtenciones por diversos sistemas jurídicos como patentes o derechos de obtentor. El control y la propiedad de los recursos genéticos estaría pasando de manos de los pobres a manos de los ricos. Por otra parte, el proceso evolutivo que ha supuesto la agricultura tradicional quedaría congelado. A partir de ahora la evolución de los cultivos pasaría de los campos de cultivo a laboratorios y campos experimentales.
Obviamente esta situación debe ser superada. Los científicos expertos en la materia proponen que la conservación efectuada en los bancos, o conservación ex situ, debe complementarse con conservación llevada acabo allí donde los recursos genéticos son utilizados, conservación in situ. Por su parte, las instituciones nacionales e internacionales como Las Naciones Unidad o FAO han propiciado la existencia de tratados que eviten el expolio que supondría la situación anteriormente descrita.
En el ámbito internacional es de destacar el Tratado Internacional sobre los Recursos Fitogenéticos para la Alimentación y la Agricultura. Este Tratado fue aprobado en 2001 y desde entonces ha sido ratificado por más de 120 países y entrado en vigor. Establece medidas para favorecer la conservación ex situ e in situ de los recursos fitogenéticos y para preservar los derechos de los agricultores. Es de destacar el importante papel que en su desarrollo y ratificación ha tenido el funcionario español, Dr. José Esquinas Alcázar, durante mucho tiempo Secretario del Tratado, y al que ha dedicado una gran parte de su vida profesional. En España, además de la existencia del Centro Nacional de Recursos Fitogenéticos y otros bancos, es de destacar
la Estrategia Nacional para la Conservación y Utilización Sostenible de los Recursos Genéticos Forestales, presentada en 2006.
Aunque lo deseable desde el punto de vista de la conservación sería que cada sistema productivo fuese sostenible en sí, es decir, que constituyese un sistema de conservación in situ, esto no es compatible con la demanda de productos agrícolas y forestales de una sociedad de seis mil millones de personas, por lo que el objetivo de sostenibilidad debe ser global: esto es, deben coexistir sistemas que pongan el énfasis en la eficiencia productiva, otros que lo hagan en la conservación de recursos, y todo tipo de situaciones intermedias. Esto, unido a bancos de germoplasma regidos con eficiencia técnica y equidad social es la fórmula para aspirar a la sostenibilidad.
Un problema añadido en estas cuestiones es la falta de conocimiento riguroso sobre la situación real de la biodiversidad agrícola y forestal: no se dispone de información sobre la evolución que se ha producido y se está produciendo en la diversidad genética de estas especies. Para ello, junto a los inventarios más o menos burocráticos que se están impulsando desde los distintos tipos de administraciones, deben abordarse trabajos de investigación rigurosos que pongan de manifiesto dónde están los bienes a proteger, para así permitir la toma de medidas al respecto.
Como un ejemplo de este tipo de trabajo, vamos a citar algunos de los proyectos desarrollados y en desarrollo de nuestro grupo de investigación.
En Asturias se mantiene hoy día el cultivo tradicional de la escanda. Un trigo vestido (las glumas permanecen pegadas al grano tras la trilla) que es muy apreciado en la zona para producir pan artesanal y para otros usos gastronómicos. A nuestro laboratorio llegó una colección procedente de un banco de germoplasma norteamericano de más de cuatrocientas accesiones de esta especie. Esta colección había sido recolectada en Asturias por unos investigadores suizos en los años 30.
El estudio de dicha colección para variantes genéticas relacionados con la
calidad harino-panadera permitió detectar una muy amplia diversidad genética, incluyendo alelos de genes implicados en la manifestación de este carácter que hasta el momento no se conocían, y que, a partir de entonces han sido incluidos en el catálogo internacional de genes de trigo. Cada uno de estos alelos desconocidos estaban en solo una de las accesiones, por lo que el riesgo de haberlos perdido para siempre ha sido muy alto.
En estos últimos años hemos efectuado expediciones de recolección a las localidades asturianas donde se mantiene el cultivo de la escanda. Los estudios efectuados nos han permitido constatar que la diversidad genética existente actualmente es muy inferior a la que fue recolectada hace cincuenta años, pero que la supervivencia de esta práctica supone un sistema de conservación in situ de recursos genéticos único en el mundo. También hemos detectado que el cultivo es mantenido por muy pocos agricultores (muchas veces agricultoras) y de edad muy avanzada, por lo que, salvo que se tomen medidas al respecto, es esperable que en muy pocos años la situación de este sistema de conservación in situ haya colapsado. Se habrá perdido también el conocimiento técnico que sobre este sistema tradicional de cultivo. Es de señalar que el Tratado Internacional considera que el conocimiento tradicional asociado a los recursos genéticos es parte integrante de tales recursos.
Así pues, nuestro trabajo ha permitido identificar un sistema de conservación in situ, y aportar información que permitiría restaurar dicho sistema, rentabilizando la labor desarrollada por los científicos suizos, y utilizarla por los modernos mejoradores de trigo, en cuanto a estudiar la posibilidad de que los nuevos alelos ahora disponible puedan ser empleados en su mejora.
Algo parecido ha ocurrido con estudios desarrollados en castaño. En Andalucía los castañares ocupan lugares de alto valor medioambiental y son la base de sistemas productivos que contribuyen al mantenimiento de la población rural. Los estudios efectuados hasta el momento han permitido constatar que dichos castañares constituyen un sistema de conservación in
situ de recursos genéticos que incluye un alto número de variedades tradicionales autóctonas que son injertadas sobre patrones de semilla. Dichos patrones constituyen poblaciones genéticamente diferentes de las cultivadas en otros lugares. También han servido para poner de manifiesto la existencia de una relevante cultura de prácticas agronómicas tradicionales, asimismo amenazada por la edad de la mayor parte de los agricultores. Este conocimiento abre la puerta a que los agricultores y asociaciones que mantienen estos recursos puedan recibir el merecido pago por el mantenimiento de esta y otras externalidades que aportan los castañares andaluces.
Así pues, en su larga relación con el ecosistema tierra, la humanidad emergió del mismo hace dos millones de años y evolucionó hasta ser capaz de gestionarlo de forma inteligente desde hace unos cien mil años. En la mayor parte de ese tiempo esa gestión inteligente se hizo adaptándose
al resto del ecosistema, formando parte del mismo. Sin embargo, cuando hace unos diez mil años decidió cultivar las plantas, se erigió en el rey absoluto que debía dominar a la naturaleza y ponerla a su servicio. Tras estos milenios lo ha conseguido, pero ahora ha descubierto que se le escapa de las manos, que corre el riesgo de colapsarla. En estos momentos críticos necesita desarrollar una nueva forma de relación: ni es posible continuar creciendo indefinidamente, ni es posible la vuelta atrás. Consideramos que la única posibilidad es aspirar a la sostenibilidad mediante una opción positiva y activa sobre la conservación de los recursos genéticos, que debe basarse en un conocimiento riguroso de los mismos, así como en prohibir y perseguir las prácticas lesivas para los intereses globales de las sociedades presente y futura, pero también en estimular y premiar todas aquellas actividades que vayan en el buen sentido.
B. ÁLVAREZ, V. LAVADO, E. RAMÍREZ, M. SANTOS, C. UÑAC y L. F. PERALTA* IES Arroyo Harnina, c) Coria, 11. 06 200 Almendralejo (Badajoz)
Una huella digital o dermatoglifo es una impresión de las líneas de la epidermis elevadas sobre los dedos. Tienen propiedades exclusivas, entre las que destacan las siguientes: inmutabilidad (una vez formadas no varían), perennidad (duran toda la vida) y variedad (nunca son iguales en dos individuos, por lo que hay variedades: arco, espiral, lazo, etc.). La papiloscopia es la ciencia que estudia la morfología papilar, cuya rama, la dactiloscopia, es muy usada en medicina forense y criminalística, entre otras. En nuestro trabajo hemos hecho un estudio de la huella dactilar a 42 familias y 50 alumnos del centro para observar si este carácter es hereditario y la frecuencia de los diferentes tipos de huellas en los alumnos.
Palabras clave: Dermatoglifo o huella digital, papiloscopia, dactiloscopia.
(LEAVING FINGERPRINTS)
A fingerprint or dermatoglyph is an impression of the lines in the epidermis carved in the fingers. They have their own properties: immutability (once formed, they do not vary), perennity (they last for the whole lifetime) and variety (they are never equal in two individuals, so there are varieties: arch, loop, whorl, etc.). Papilloscopy is the science that studies papillary morphology, whose branch, dactyloscopy, is really used in forensic medicine, and criminalistics, among others. In our project we have done a survey in 42 families and 50 students from our school to observe if it is hereditary and the frequency of the different kinds of fingerprints in the students.
Key words: Dermatoglyph or fingerprint, papilloscopy, dactyloscopy.
Las huellas dactilares o dermatoglifos son impresiones de las líneas de la epidermis (parte superior de la piel) marcadas sobre los dedos de la mano, aunque también las podemos encontrar en las palmas de las manos y en las plantas de los pies. Están formadas por unos relieves, las crestas papilares que se encuentran separadas por unas depresiones llamadas surcos interpapilares.
La dactiloscopia, es la rama técnica de la papiloscopia que tiene por objeto el estudio de los calcos de las crestas papilares dibujadas en la cara interna de la tercera falange del dedo con el fin de determinar la Identidad Humana. La papiloscopia se funda en el principio de MISMIDAD, el cual consta de la premisa que toda persona es igual a si misma y diferente de todas las
Profesora coordinadora del trabajo
demás de su misma especie. Sus principios son:
•Inmutabilidad: El diseño formado en el individuo entre el 4º y el 5º mes de gestación permanecerá inalterado hasta después de la muerte.
•Perennidad: La figura dactilar permanecerá hasta el comienzo de la putrefacción cadavérica; pero se puede mantener después de esta si el cuerpo se petrifica o cornifica.
•Variedad: No hay una huella parecida a otra; es individual y contiene más de 20 puntos característicos.
Las huellas dactilares de todas las personas se clasifican en cuatro tipos: lazo, compuesta, arco y espiral (figura 1).
Figura 1.- Los cuatro tipos básicos de tipo de huella dactilar.
Como material se han utilizado folios, una almohadilla de tinta azul, lupas, reglas, planilla de registro de datos y el programa de estadística SPSS (versión 15.0 para Windows, SPSS Inc., Chicago).
Se ha tomado una muestra de 42 familias. Al progenitor e hijo se les han tomado las huellas dactilares de la tercera falange de los dedos pulgar e índice de la mano derecha, para ello se presiona el dedo limpio sobre la tinta y posteriormente se calca en la planilla de registro de datos las crestas de las huellas dactilares.
Se recogieron las huellas dactilares de la tercera falange de los dedos pulgar e índice de la mano derecha a 50 alumnos/as del Instituto.
Para el análisis descriptivo y estadístico de los datos se ha utilizado el programa SPSS (versión 15.0 para Windows, SPSS Inc., Chicago).
Los resultados obtenidos tras analizar las huellas dactilares de los alumnos y sus progenitores se muestran en las figuras 2, 3 y 4. Como puede observarse en la figura 2 el dedo pulgar presenta un mayor porcentaje de huellas de tipo lazo, mientras en el dedo índice los porcentajes de tipo arco, lazo y espiral son prácticamente iguales.
Figura 2.- Huellas dactilares de los dedos índice y pulgar de la mano derecha.
Figura 3.- Huellas dactilares del dedo pulgar para alumnos y progenitores.
Figura 4.- Huellas dactilares del dedo índice para alumnos y progenitores.
Hipótesis de partida:
Hipótesis alterna (Ha). Habrá diferencia significativa en las huellas dactilares del alumno dependiendo de las huellas dactilares de los progenitores.
Hipótesis nula (Ho). No habrá diferencia significativa en las huellas dactilares del alumno dependiendo de las huellas dactilares de los progenitores.
Para el análisis de la relación entre las huellas dactilares de los alumnos y las de sus progenitores se ha realizado una tabla de contingencia puesto que éstas permiten registrar y analizar la relación entre dos o más variables, habitualmente de naturaleza cualitativa. Estas relaciones se representan en el gráfico de barras agrupadas.
La tabla 1 y la figura 5 muestran los resultados obtenidos para el dedo pulgar de la mano derecha. Por otro lado, la tabla 2 y la figura 6 recogen la misma información para el dedo índice.
Progenitor | ||||||
Arco | Lazo | Espiral | Comp. | TOTAL | ||
Alumno | Arco | 0 | 0 | 0 | 0 | 0% |
Lazo | 0 | 33 | 5 | 0 | 38% | |
Espiral | 0 | 19 | 24 | 9 | 52% | |
Comp. | 0 | 0 | 0 | 10 | 10% | |
TOTAL | 0% | 52% | 29% | 19% | 100% | |
Tabla 1.- Tabla de contingencia para el dedo pulgar de la mano derecha.
Figura 5.- Gráfico de barras agrupadas para el dedo pulgar de la mano derecha.
Tabla 2.- Tabla de contingencia para el dedo índice de la mano derecha.
Progenitor | ||||||
Arco | Lazo | Espiral | Comp. | TOTAL | ||
Alumno | Arco | 0 | 10 | 0 | 0 | 10 % |
Lazo | 10 | 14 | 5 | 0 | 29 % | |
Espiral | 5 | 14 | 29 | 0 | 48 % | |
Comp. | 0 | 10 | 0 | 5 | 14 % | |
TOTAL | 14 % | 48 % | 33 % | 5 % | 100% | |
Figura 6.- Gráfico de barras agrupadas para el dedo índice de la mano derecha.
Para estudiar el grado de relación entre las huellas dactilares de los alumnos y los progenitores se ha calculado el Coeficiente de contingencia de Pearson que permite medir la asociación entre variables nominales. El valor máximo del coeficiente, el valor real del coeficiente y el valor-P, que determina la significancia estadística de los resultados, se han calculado con el software SPSS. La tabla 4 recoge los resultados obtenidos tras este análisis estadístico. Puesto que el P-valor en ambos casos es inferior a 0,05, umbral de significancia, podemos rechazar la hipótesis nula, Ho, y establecer que las variables están relacionadas entre sí.
Tras el análisis de los resultados, obtenemos las siguientes conclusiones:
En el dedo pulgar de la mano derecha existe un mayor porcentaje de huellas de tipo lazo.
En el dedo índice de la mano derecha los porcentajes de tipo arco, lazo y espiral son prácticamente iguales y diferentes al tipo compuesta.
Los distintos tipos de huellas dactilares no se dan con igual frecuencia en los dedos analizados (pulgar e índice), es decir, las huellas dactilares pueden ser diferentes en los distintos dedos de la mano.
Las huellas dactilares de los hijos y padres están relacionadas lo que nos puede indicar la existencia de un componente genético.
Tabla 3.- Relación entre las huellas dactilares de alumnos y progenitores. Coeficiente de contingencia de Pearson.
Variables | Coeficiente de contingencia de Pearson máximo | Coeficiente de contingencia de Pearson | P-valor |
índice alumno - índice progenitor | 0,866 | 0,642 | 0,000 |
pulgar alumno - pulgar progenitor | 0,866 | 0,636 | 0,000 |
